TPM 8 Serie
Biegen auf höchstem Niveau
Maximale Produktivität, einfache Bedienung und höchste Sicherheit – die TPM8 bietet das beste Preis-Leistungs-Verhältnis. Dank ihres robusten Rahmens, der automatischen Kompensation und der benutzerfreundlichen Steuerung liefert sie präzise Ergebnisse in Rekordzeit.
Mit einem dichten Servicenetz und maßgeschneiderten Starterkits sorgt sie für einen schnellen Produktionsstart und maximale Effizienz.
- Robuster Rahmen für maximale Sicherheit
- Automatische Kompensation für exakte Ergebnisse
- Benutzerfreundliche Steuerung
Bestes Preis-Leistungs-Verhältnis
Einfache Bedienung und Programmierung
Höchste Maschinensicherheit
Erstklassiger Service
Werkzeuge
Details

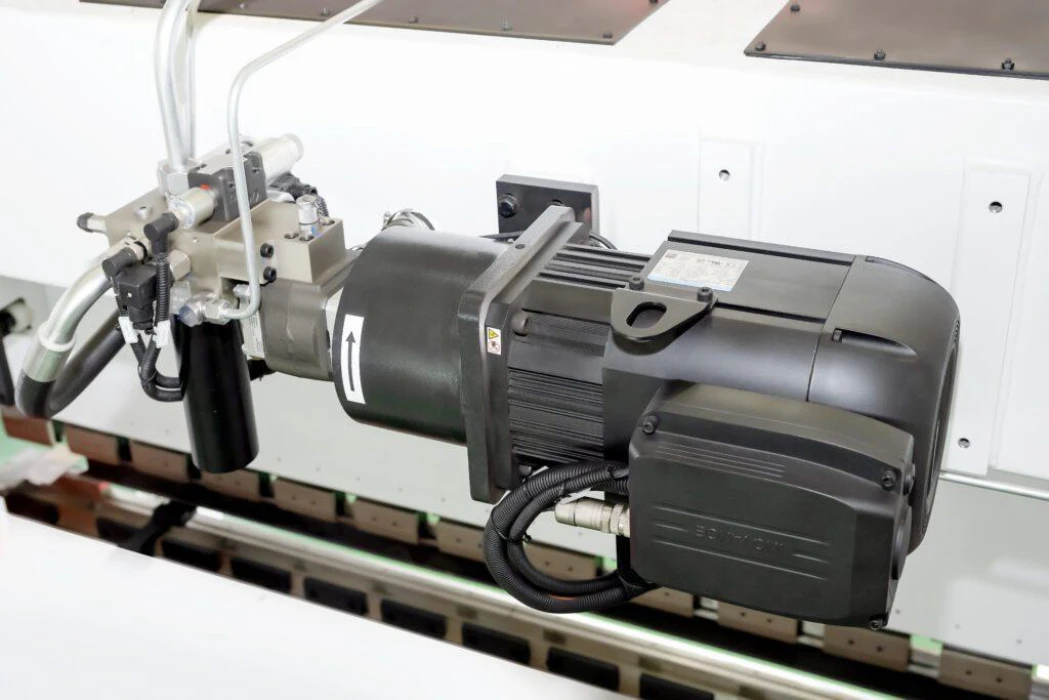

- 40 % weniger Energieverbrauch:
- Der Servomotor reduziert den Energieverbrauch im Vergleich zu einem AC-Motor um rund 40 %.
- 20 % höhere Effizienz:
- Die neue Maschinengeneration arbeitet nochmals effizienter und spart zusätzliche Energie.
- Optimierte Öltemperatur:
- Geringere Öltemperaturen erhöhen die Leistung und verlängern die Lebensdauer des Hydrauliksystems.

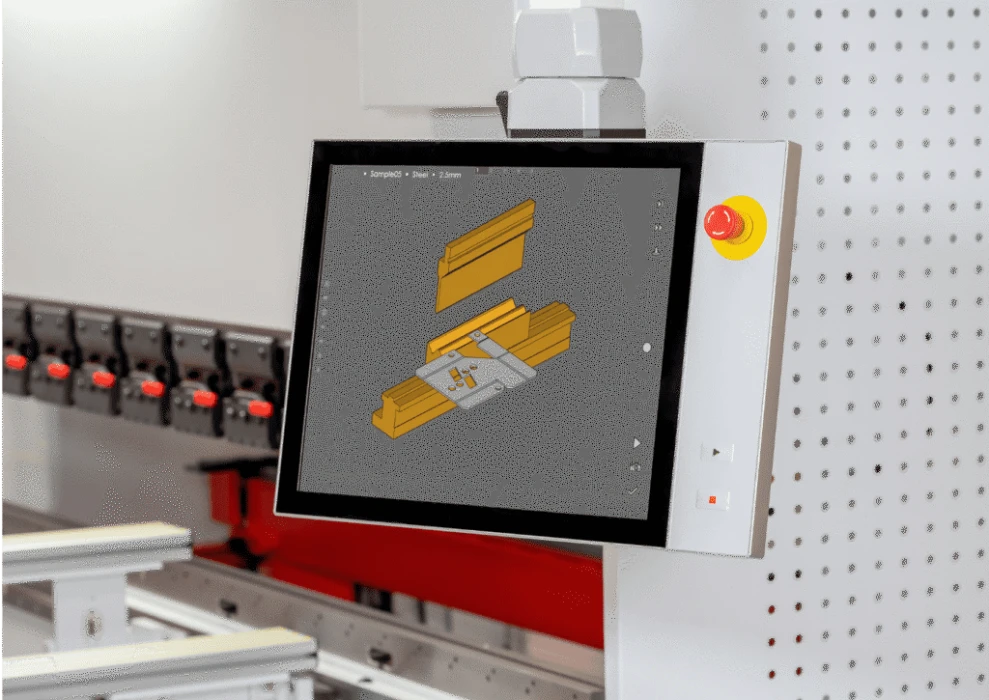

- Touchscreen-Bedienung:
- Windows 10 Enterprise mit 19″ LCD-Touchscreen, 1280 × 1024 Auflösung und Multi-Touch-Unterstützung.
- 3D-Programmierung:
- Digitale 2D-/3D-Grafikprogrammierung mit automatischer Vorbereitung und Biegesimulation.
- CAD-Import & Kollisionsschutz:
- Unterstützung von DXF- und IGS-Dateien, automatische Berechnung der Biegevorgänge und Kollisionsüberwachung für Werkstück, Werkzeuge und Maschine.

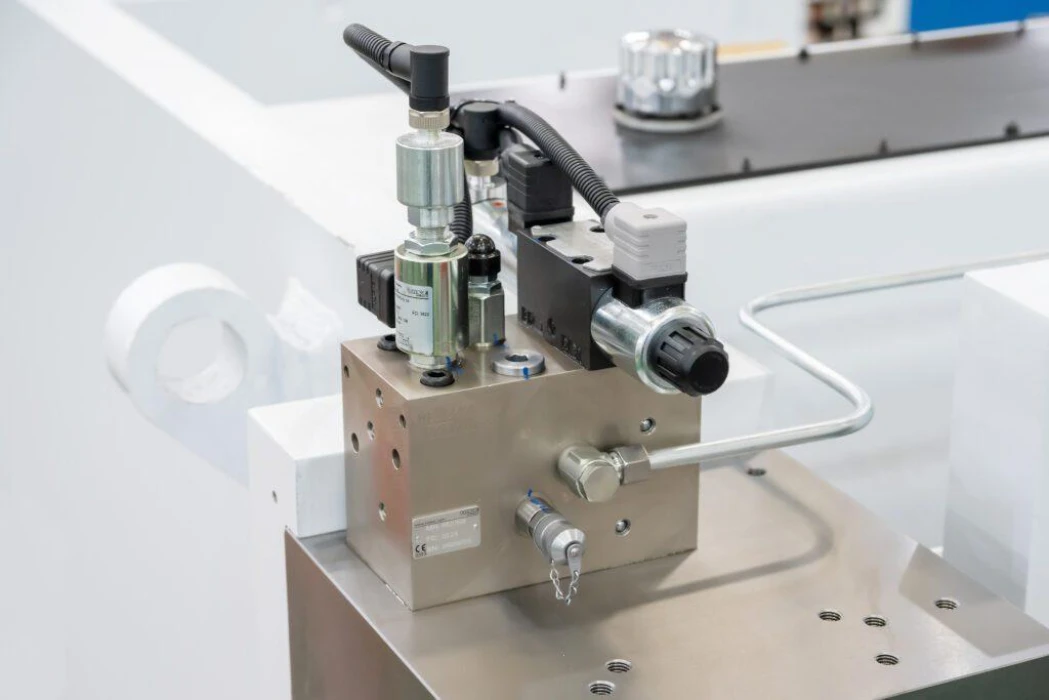

- Präzise Zylindersteuerung:
- Das elektro-hydraulische System steuert zwei Zylinder für höchste Genauigkeit beim Biegen und Nachpositionieren.
- Weniger Verbrauch, mehr Stabilität:
- Das integrierte Steuerungssystem reduziert den Ölverbrauch und verbessert die Maschinenstabilität.

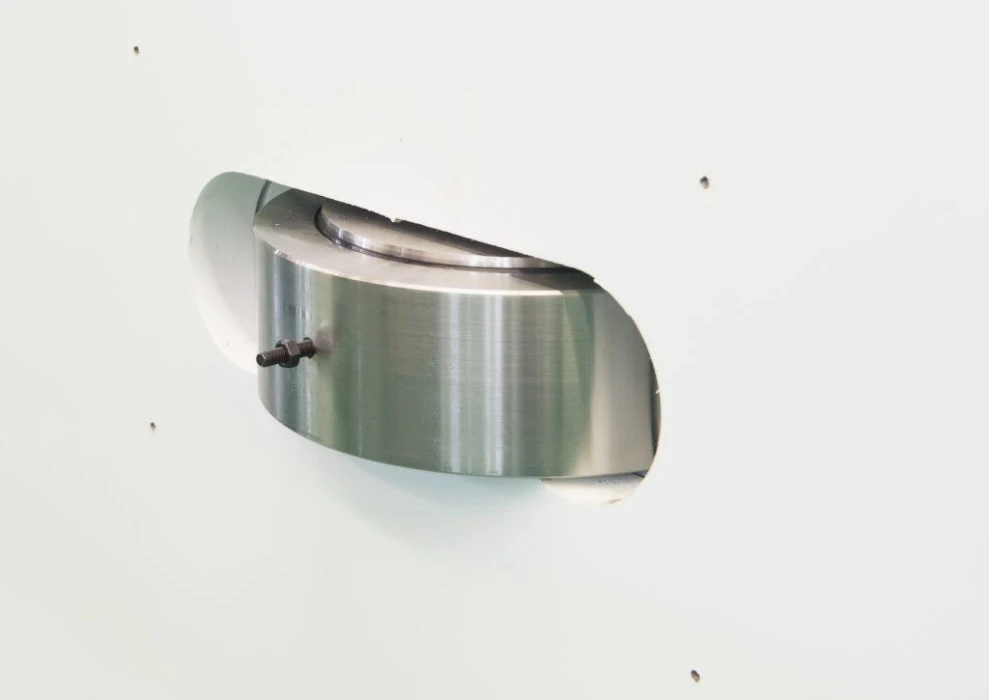

- Gleichmäßige Ergebnisse:
- Das Automatik-Bombierungssystem sorgt für ein präzises Biegeergebnis – auch bei langen Werkstücken.
- Automatische Kompensation:
- Die Steuerung passt sich automatisch an und erleichtert so eine komfortable Bedienung.
- Hohe Geschwindigkeit & Präzision:
- Das System bietet schnelle Bewegungen und exakte Positionierung.

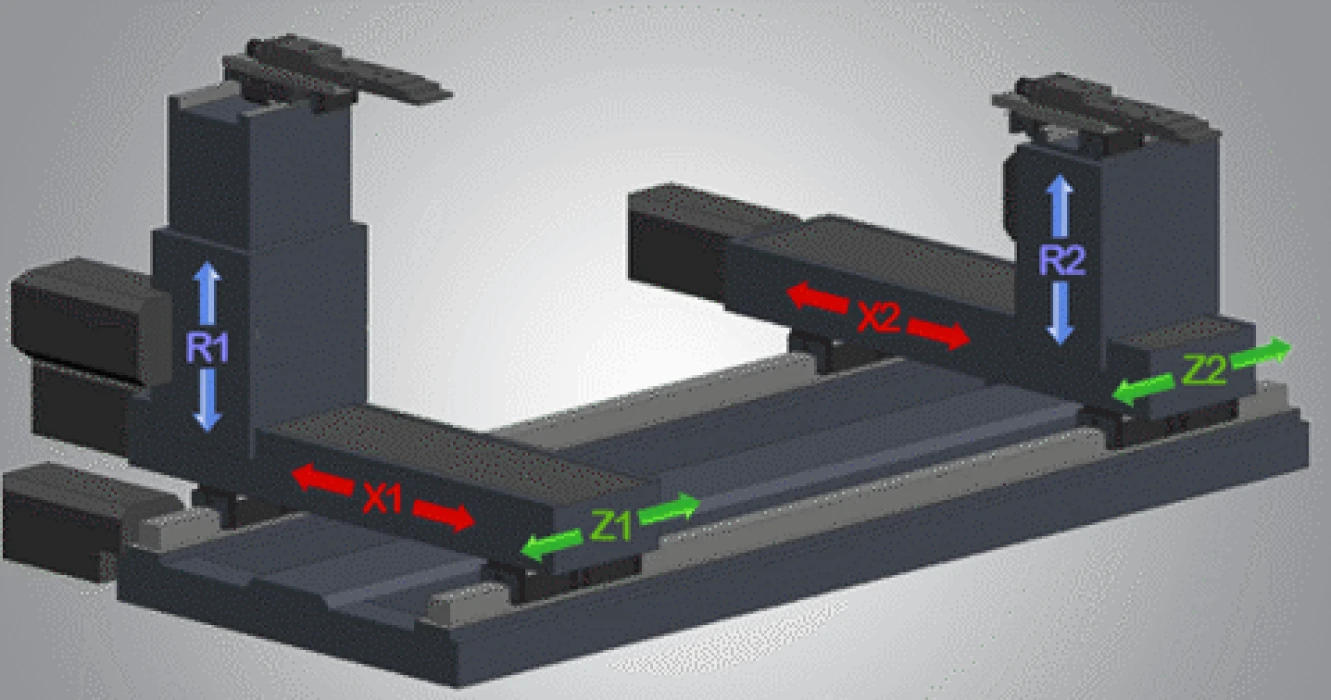

- Variabel konfigurierbar:
- Von einer einfachen Einachs-Konfiguration bis hin zu einem 4-Achs-System für maximale Flexibilität.
| 60T | 100T | 150T | 225T | 320T | |
|---|---|---|---|---|---|
| Modell | 60/2050 | 100/3100 | 150/3100 | 225/3100 | 320/4100 |
| Max. Presskraft | 600 kN | 1000 kN | 1500 kN | 2250 kN | 3200 kN |
| Max. Abkantlänge | 2050 mm | 3100 mm | 3100 mm | 3100 mm | 4100 mm |
| Freier Ständerdurchgang | 1600 mm | 2700 mm | 2700 mm | 2700 mm | 3700 mm |
| Ausladung | 350 mm | 410 mm | 410 mm | 410 mm | 410 mm |
| Stösselhub | 215 mm | 215 mm | 215 mm | 215 mm | 215 mm |
| Einbauhöhe | 480 mm | 480 mm | 480 mm | 480 mm | 480 mm |
| Geschwindigkeit Eilgang (Y-Achse) | 180 mm/s | 220 mm/s | 180 mm/s | 160 mm/s | 120 mm/s |
| Geschwindigkeit Arbeitsgang (Y-Achse) | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 9 mm/s |
| Rückzug (Y-Achse) | 180 mm/s | 210 mm/s | 180 mm/s | 160 mm/s | 110 mm/s |
| Leistung Hauptmotor | 8,5 kW | 12,4 kW | 17,8 kW | 21,4 kW | 25,2 kW |
| Fassungsvermögen Öltank | 250 l | 400 l | 400 l | 400 l | 550 l |
| Maschinengewicht | 5320 kg | 8350 kg | 9950 kg | 13550 kg | 22500 kg |
